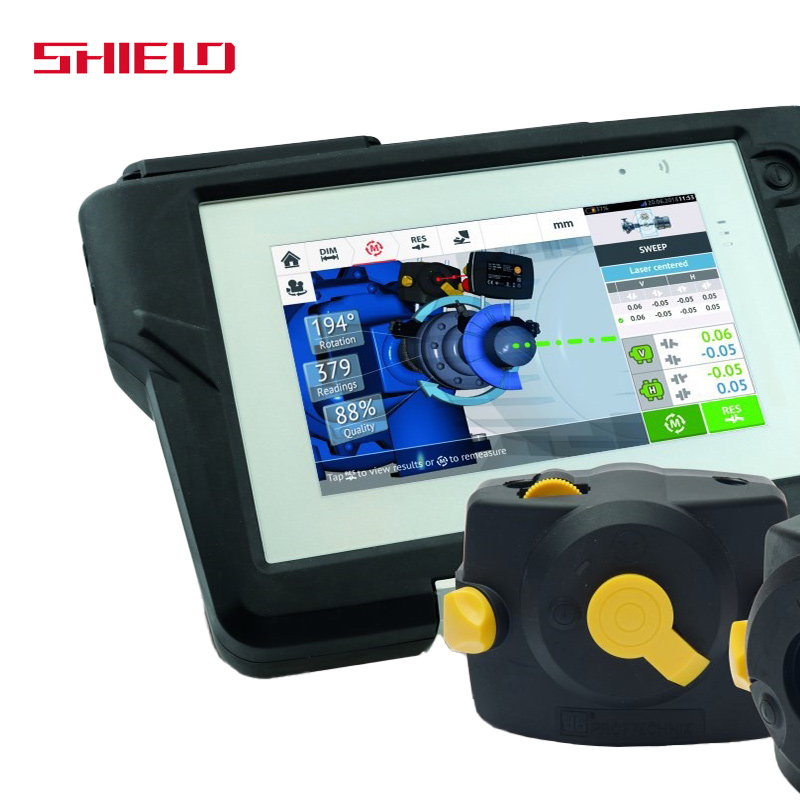

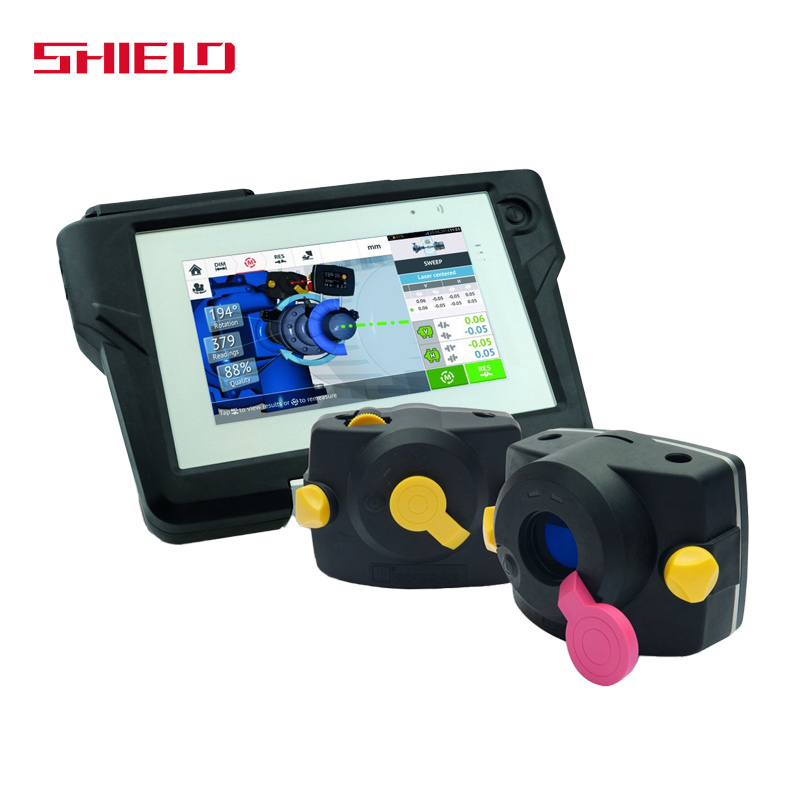

激光對中儀SLD-JX841

產品描述：用于設備安裝時軸系對中調節，提高設備運行效率，提高設備連續運轉時間。高精度五軸單激光傳感器，具備連續掃描、經過模式等采集方式，支持三機組對中。

規格參數

主機部分

    采用1.0 GHz quad core ARM? Cortex-A9處理器，處理器主頻可達1.0 GHz，可以實現真正的數千個點數據采集。

    具備2 GB RAM、1 GB 內部閃存、32 GB SD 存儲卡，實現真實的邊緣計算能力。

    采用投射電容式多點全彩色觸摸屏，像素可達800*480，透射式(日光下可讀)背光TFT 彩色圖形顯示屏，光學級貼合、工業防護顯示屏，集成光傳感器，自動調節顯示屏亮度。

    具備3個 LED 燈用于顯示電池使用狀態，1個 LED 指示燈用于 WiFi 通信。

    采用單激光技術，提供高精度測量結果以及最簡單的現場安裝和測量。激光傳感器具備五軸監測能力，包括兩個高分辨率位置傳感器(PSD)和MEMS 傾斜儀。測量范圍可以無限延伸，能測量并存檔初始對中狀態，同時監測垂直和水平方向的機器修正。

    采用1個具備單激光技術的傳感器和1個激光發射器，將激光源與傳感器分開，無需預對中，可直接進行對中作業。

傳感器部分

    采用5軸激光傳感器，多檢測平面保證測量的準確性和可靠性。

    具備無限制, 移動可擴展的測量范圍

    至少具備2個 LED 燈用于激光調整，其中，1 個 LED 燈用于藍牙? 連接傳輸 1 個 LED 燈用于顯示激光器調整和電池使用狀態

    具備微調功能，且匹配主機的實時可視化顯示，主機會自動給出調節方向，且配備標準匹配數據庫，方便現場操作使用。

    測量應不低于1um的分辨率，>98%的準確率。

    傾角測量應不低于0.1毫弧的分辨率，<±0.25% 總刻度值的誤差。

發射器部分

    激光束功率應< 1mW，光束發散角應達到0.3 毫弧。

    傾角測量應不低于0.1毫弧的分辨率，<±0.25% 總刻度值的誤差。
